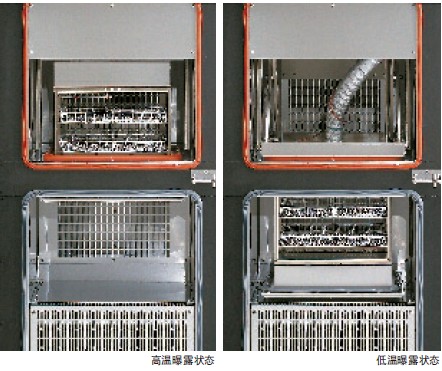

高低温试验机系统控制构成

高低温试验机的控制系统由以下单元构成：检测单元，包括室内温湿度外界环境温湿度传感器，排风温度排风压差传感器；开关量控制，空调箱风机启动系统供电系统控制等；PID调节控制，包括冷水比例阀控制热水比例阀控制送风机频率和排风机频率控制；工业控制计算机和数据采集接口模块；控制组态软件自动控制系统调节质量的好坏。

不仅在于选择性能好的仪表，更重要的是取决于调节方案的合理性所谓调节方案，就是如何选择被调参数调节参数调节规律和自动化装置及回路的构成本控制系统采用自行研制的AI采集模块，该模块采用MSC1210微控制器为核心器件，采用3.3V电源供电，晶振频率选择11.0956MHz。

以便于串口通信时波特率的设置MSC1210微控制器与8052内核兼容，但性能远远高于8052系列芯片，内部有3个16位的计数/定时器，在相同的时钟频率下，执行速度是标准8052内核的3倍MSC1210微控制器最小系统由于系统为多参数同时在线测试，需采集模拟量多达20余路，MSC1210微控制器自带的8通道模拟开关无法满足试验要求采集模块采用模拟多路选择开关CD4052对此进行扩展CD4052是一个双四选一的模拟多路开关。

高低温试验机具有接通电阻小温漂低路间偏差低抗干扰能力强等特点通过MSC1210的P2.0和P2.1口选择四片CD4052实现32通道的选择，CD4052的接入电路其中，S1S8是经变送器处理后的电压输入，CD4052的两路输出分别接至MSC1210的AIN-0和AIN-1模拟量输出控制采用研华4022T模块，该模块可以自动进行PID参数，用户只需设置PID参数系统通过PID调节，产生AO信号，用于调节水阀风阀及风机变频器控制信号，最终达到高精度控制室内环境温湿度的目的。www.zhenghangyq.com
