相信大家对烤箱都不陌生，一般家庭中或大或小都会有，但是此“烤箱”非彼“烤箱”这可不是一般的食物家用烤箱，我们先来说说该真空烤箱用途：该系列设备是各种产品，在真空状态下进行烘烤、老化实验中常用设备之一，适用于电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在温度环境下、检验其各性能项指针及质量管理之用.该设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存等等.

一、烤箱箱体规格：

1、内尺寸：350（宽）×350（深）×400（高）mm；

2、外尺寸约：800（宽）×730（深）×1470（高）mm；以实物为准；；

3、箱体结构：连体式，真空泵置于机台下部；

4、隔层：内分二层，配网板二块，可活动抽出；

5、面板安装：控制面板安装于机台下方（如图）；

6、开门方式：单由右至左开启；

7、可视窗：门上带可视窗，规格W250*H300mm；

8、内材质为：304#不锈钢工业板,厚4.0mm；内箱加强处理，抽真空不变形；

9、外材质为：冷轧钢板,厚1.2mm,粉体烤漆处理(米白色)；

10、保温材质为：耐高温岩棉，保温效果好；

11、安装带刹车活动脚轮，可任意推动；

二、控温系统：

1、正航自主研发7英寸触摸屏控制系统，

2、定时器设定:1秒－9999时（可选择设定小时、分钟、秒）温到计时，时间到停止加热，

同时报警提示；

3、感温线（pt100）型；

4、输出为3-32V；

5、电流控制器为：PID+SSR固态继电器；

6、加热方式：采用三面加热的热辐射的方式（内箱外壁左、右、底三面）

7、发热材料为：不锈钢高温加热管；

8、温度范围：0-140℃温度可调；

9、控制精度：±0.5℃；

10、显示精度：0.1℃；

11、温度偏差：±5.0℃.(无真空下,空箱测试)

三、真空系统：

1、机台门口采用高密度性的硅胶条进行密封；

2、触摸屏显示显真空箱内的相对真空度；

3、真空控制方式为：自动控制式，启动抽真空达设定真空度时自动停止，低于下限时自动启动，以此循环工作，来保持箱内真空度恒压；

4、泄压方式：烘烤、试验或是中途取放产品时，手动启动电磁阀泄压；

5、机台真空度范围：2PSI-15PSl，地区不同显示真空度不同；

6、保压泄漏率：约1.0KPa每小时；

7、控制偏差：±0.2KPa最高真空度；

8、抽真空气体条件：在抽真空前确定箱内温度低于80度以内，防止空气温度过高容易损坏真空泵；

9、真空阀：4分压差止回阀；

10、管道：真空箱与真空泵连接采用弹簧软管；

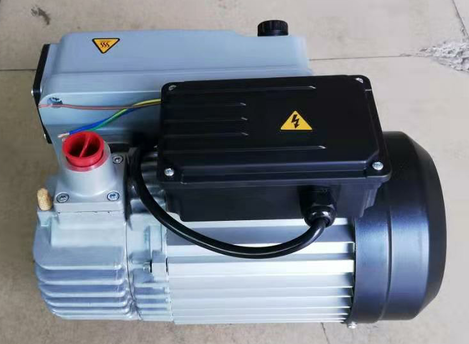

11、真空泵配置：定制直连式真空泵，电机功率220V/750W.(如图)

真空磊

四、制冷系统：

1、松下全封闭高效压缩机

2、风冷翅片管式冷凝器

3、容量控制冷冻系统（毛细管或膨胀阀）

4、控制系统的控制器根据试验条件自动调节制冷机的运行工况，蒸发压力调节阀。压缩机回气冷却回路。

美国杜邦R404a

五、保护系统：

1、超温保护系统：温度失控时，超过超温保护设定温度时，自动停止加热供电，从而保护产品及机器的安全。

2、电路保护系统：接地保护、快递保险、过载保护等.
