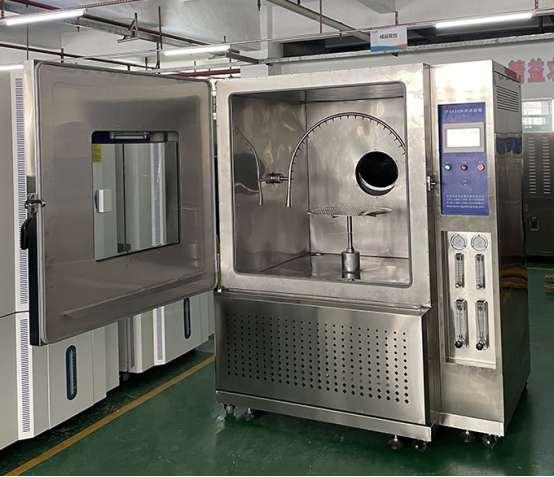

IP56等级耐水试验箱

IP56等级耐水试验箱

详情说明

产品用途

本试验方法主要是用来模拟由 灯具在在淋雨中,由雨水对灯具产生的影响,并以此来考核灯具产生抗击喷水渗透的能力。适用考核电工产品、外壳和密封件在淋雨环境下能否保证设备和组件良好性能的试验。



符合标准

IEC60529

CNS14165( IPX3,IPX4,IPX5.IPX6 )

GB4208GB/T2423.38

ECE 等国际之规范。



技术参数



ZH-IPX3-X6

ZH-IPXLY-80

ZH-IPXLY-60

外尺寸(cm)

350x180x130(WxHxD)

130x180x110(WxHxD)

110x160x90(WxHxD)

内尺寸(cm)

300x100x100(WxHxD)

80x80x80(WxHxD)

60x60x60(WxHxD)

IPX3-4

摆管半径400mm,喷嘴25只,喷嘴孔径0.4mm,每孔水流量0.07L/min

IPX5

 喷嘴内径:6.3mm 水流速率:12.5 L/min±5%

IPX6

喷嘴内径:12.5mm 水流速率:100 L/min+5%

下旋转盘

SUS#304不锈钢板1 RPM & 角度可调整



箱体结构 --可非标定制

内外 SUS#304 不锈钢板。采用大型强化玻璃窗口及观测用室内灯,观查窗带雨乱,方便检视。磁簧式流量计,精确度高,误差小。采 PLC 复合人机界面控制,可做 作动时间、喷水时间、等设定,触控式设定、数字直接显示,所有条件完全由微电脑自动锁定。

可根据客户要求定制尺寸



设备特点 The core parts

自主研发控制器

主控制器采屏幕触控式主画面可规划出试验组别,采PLC复合人机界面控制,可做 作动时间、喷水时间、等设定。可于接口中设定起始及结束时间程序,可任意设定所需顺序、时间,操作方便。于运转中若有出现各种故障讯号,皆会以中文记录、显示,以方便维修。触控式设定、数字直接显示,所有条件完全由微电脑自动锁定。

自带手机APP可远程操控

采用高品质元器件,操作便捷,控制精度高,提高机身性能,断电复电后可自动连接程序运行,智能转换系统让试验更节能。


安全保护装置:

丹麦丹弗斯 压缩机超压保护

法国施耐德 热过载保护

丹麦丹弗斯 油压差保护开关

法国施耐德 电器执行器件

韩国彩虹 干烧保护

总电源相序 和缺相保护

日本三菱 漏电保护装置

日本三菱 断路保护

水位保护开关 箱内超温保护

多重保护装置,可确保样品安全,更加有效的保护设备元器件超负荷运行,大大降低设备故障的发生率,使设备运行更加稳定可靠。



规格参数:

型号

ZH-IPX3-X6

ZH-IPXLY-80

ZH-IPXLY-60

外尺寸(mm)

3500×1800×1300(W×H×D)

1300×1800×1100(W×H×D)

1100×1600×900

           (W×H×D)

内尺寸(mm)

3000×1000×1000(W×H×D)

800×800×800

     (W×H×D)

600×600×600

           (W×H×D)

测试范围:

IPX3-IPX4-IPX5-IPX6

IEC IPX3-IPX4

IEC IPX3-IPX4

IPX3-4

摆管半径400mm,喷嘴25只,喷嘴孔径0.4mm,每孔水流量0.07L/min

IPX5

喷嘴内径:6.3㎜      水流速率:12.5 L/min±5%

IPX6

喷嘴内径:12.5㎜     水流速率:100 L/min±5%

下旋转盘

SUS#304不锈钢板1 RPM & 角度可调整

控制器

   1. 采7寸真彩触摸屏+PLC复合人机界面控制,可做作动时间.耐水时间及受测物品动作时间设定。
   2. 可设定不同之动作段、休息等时间程序,操作方便。
   3. DC电源插头 可另接电源供应器,使受测物可于耐水试验之同时做性能测试。

配件

   a.帮浦马达: 德国进口高压汞浦1/2HP,3.5HP 各壹组
   b.转盘旋转马达:TUNGLEE马达。数位显示转速表壹组(含  减速机组)。2组
   C . IPX3-IPX4喷咀  25只
   D . IPX5   (6.3㎜  ) 喷嘴一组
   E . IPX6   (12.5㎜ ) 喷嘴一组
   F . IPX5及X6固定座一组

附件

   1. 强化玻璃视窗及观测用室内灯
   2.精密式活动滤网
   3.低水位警告装置,溢水管
   4. 流 量 计 : 0.5-5 L/min壹组,10-120 L/min壹组
   5. 内置水箱

材质

  1.内部SUS#304不锈钢板。
   2.外部SUS#304不锈钢板,粉体烤漆处理。



细节特写:

IP6 2.png
