pct试验箱

产品用途 Product use

高压加速老化试验箱适用于国防、航天、汽车部件、电子零配件、塑胶、磁性材料行业、单层线路板,多层线路板、ICLCD、磁铁、灯饰、照明制品等产品之密封性能的检测,相关之产品作加速寿命试验,使用于在产品的设计阶段,用于快速暴露产品的缺陷和薄弱环节。测试其制品的耐厌性,气密性。



技术参数 Technical parameters

设定温度

+100 ℃~+132℃(饱和蒸气温度)

蒸气湿度

 RT+5℃~60℃

升温时间

常温 →+ 132℃ 55 min

 温度波动度

±0.5℃

温度偏差

 ±2.0℃

压力范围

0.5~2kg/cm2

加压时间

 0 Kg-2 Kg /cm245

湿度均匀度

±5.0%

加热方式

 钛管加热



AC220/380V50/60Hz

安全装置

无熔丝开关、超温、超压保护、保险丝、故障警告系统、缺水报警保护、反压门锁装置



ZH-PCT-30

ZH-PCT-45

内部尺寸

WxHxD(cm)

 Φ 30x45

 Ф 45x50



箱体结构 --可非标定制

圆型内箱,不锈钢圆型试验内箱结构,符合工业安全容器标准,可防止试验中结露滴水设计,独立蒸汽发生室,避免蒸汽直接冲击产品,以免造成产品局部破坏。精密设计,气密性良好,耗水量少,每次加水可连续 400Hrs 运转。

保温材质:岩棉及硬质发泡保温。

可根据客户要求定制尺寸和温湿度范围



设备特点 The core parts

自主研发控制器

1.自主研发新一代控制器,中英文系统,可做程式定值功能.USB可导出测试数据

2.有断电程序记忆,复电后自动并接程序

3.程序执行时可实时显示图形曲线。

4.自带手机APP可远程操控。

5.具有预约启动及关机功能。

6.按键及画面锁定(LOCK)功能。

7.故障提示画面显示。

采用高品质元器件,操作便捷,控制精度高,提高机身性能,断电复电后可自动连接程序运行,智能转换系统让试验更节能。



安全保护装置

a.进口耐高温密封电磁阀,采用双回路结构,保证压力无泄露。

b.整机配备超压保护,超温保护,一键泄压,手动泄压多重安全保障装置,在最大程度上保证用户的使用和安全。

c.反压门锁装置,在试验室内部有压力时,试验箱门无法打开。

德国-PUM 高压洁净级水泵

法国施耐德 热过载保护

荷兰-VAISALA 温湿度传感器

法国施耐德 电器执行器件

韩国彩虹 干烧保护 总电源相序和缺相保护

日本三菱 漏电保护装置

日本三菱 断路保护

水位保护开关

箱内超温保护

多重保护装置,可确保样品安全,更加有效的保护设备元器件超负荷运行,大大降低设备故障的发生率,使设备运行更加稳定可靠。



规格参数:

ZH-PCT-30

ZH-PCT-40

可按要求非标定做

内部尺寸
Φ×D(mm)

Φ300×D500

Φ400×D550

温度控制

升温时间:常温 →+ 132℃ 55 min   温度范围:100℃→+132℃. (控制点
温度波动度:±0.5℃.  温度偏差:±2.0℃.

湿度范围

100%R.H饱和蒸汽

压力范围

0.52/2  (控制点)

升压时间

常压 →+ 2/2   60 min.

湿度均匀度

±5.0%.

控制器

进口触摸屏微电脑彩色液晶显示触控式莹幕直接按键型,中英文表示之广视角,高对比功能可程式控制器,30组程序记忆,每段540Hour59Min,可任意分割设定,并附多组PID控制功能.

保护装置

可调式超温保护   压力超压保护    压力超限第二重保护  温度超限报警保护  缺水保护

样品架

有承重5kg/层,10kg/层,20kg/层(箱内样品架累计总承载不超过50kg

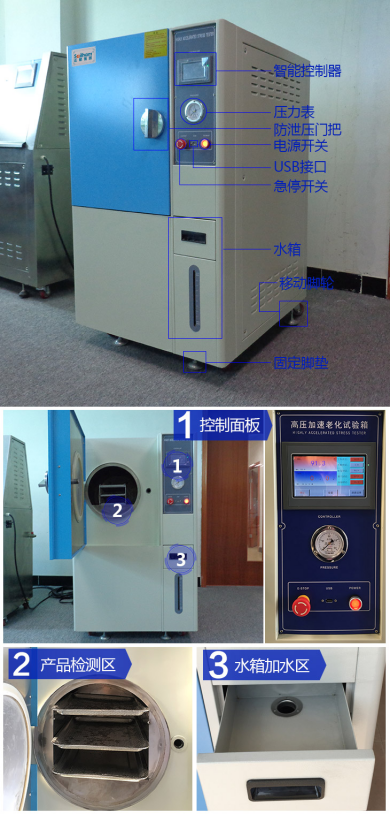

细节展示:
